Como fornecedor confiável de termopares montados, entendo a importância de um design à prova d'água em diversas aplicações industriais. Os termopares à prova d'água são essenciais para ambientes onde umidade, água ou outros líquidos podem estar presentes, garantindo medições precisas de temperatura e confiabilidade a longo prazo. Neste blog, compartilharei um guia detalhado sobre como montar termopares com design à prova d’água.
Compreendendo os princípios básicos dos termopares
Antes de nos aprofundarmos no processo de montagem, é crucial entender o que são termopares. Um termopar é um dispositivo sensor de temperatura composto por dois fios metálicos diferentes unidos em uma extremidade. Quando há uma diferença de temperatura entre a junção (extremidade quente) e as extremidades abertas (extremidade fria), uma tensão é gerada. Esta tensão é proporcional à diferença de temperatura, permitindo-nos medir a temperatura com precisão.
Componentes necessários para montagem de termopares à prova d'água
- Fios de termopar: Selecione fios de termopar de alta qualidade com base na faixa de temperatura e nos requisitos da aplicação. Os tipos comuns incluem Tipo K, Tipo J e Tipo T.

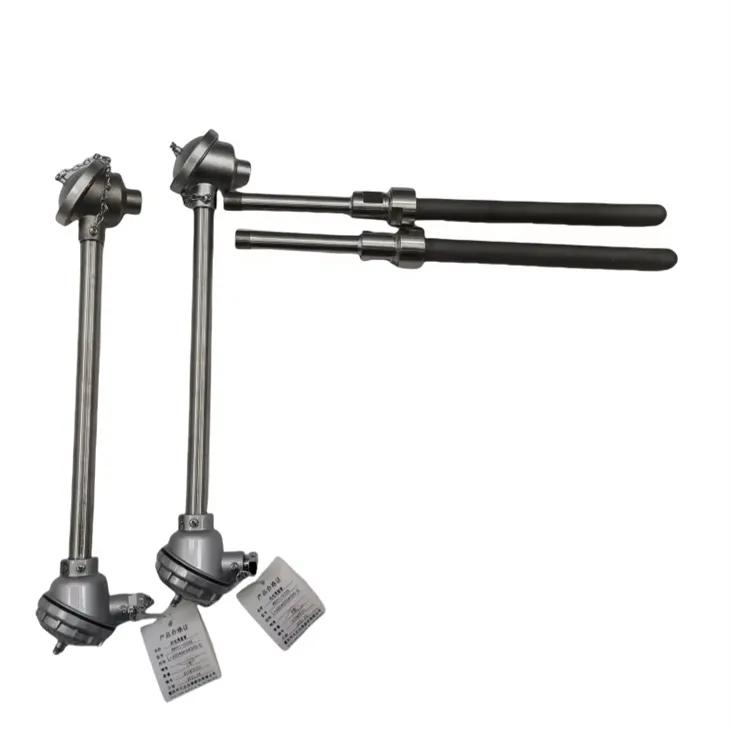

- Tubos de proteção: Para aplicações à prova d'água, os tubos de proteção são vitais. Eles protegem os fios do termopar contra umidade, produtos químicos e danos mecânicos. Oferecemos uma variedade de tubos de proteção, comoTermopares de alta temperatura com tubo protetor de carboneto de silício, que são adequados para ambientes agressivos e de alta temperatura.
- Materiais de Isolamento: Isole os fios do termopar para evitar curtos-circuitos e garantir leituras precisas. O isolamento cerâmico é frequentemente usado por sua resistência a altas temperaturas e propriedades de isolamento elétrico.
- Conectores à prova d'água: Esses conectores são essenciais para evitar a entrada de água no sistema de termopar. Certifique-se de escolher conectores com propriedades adequadas de vedação e resistência à corrosão.
- Selante de silicone: O selante de silicone é usado para preencher lacunas e fornecer uma camada extra de proteção à prova d'água. É flexível, durável e resistente a mudanças de temperatura.
Etapas para montagem de termopares à prova d'água
Etapa 1: preparar o espaço de trabalho
Configure um espaço de trabalho limpo e seco para evitar a contaminação dos componentes. Reúna todas as ferramentas necessárias, incluindo alicate de corte, decapantes, ferramentas de crimpagem e um ferro de soldar.
Etapa 2: corte e descasque os fios do termopar
Meça e corte os fios do termopar no comprimento necessário. Em seguida, use um descascador de fios para remover uma pequena seção de isolamento das extremidades dos fios. Certifique-se de retirar o isolamento uniformemente e evite danificar os fios.
Etapa 3: Instale o tubo protetor
Insira os fios do termopar no tubo protetor. Se estiver usando umTermopar com tubo SiC, certifique-se de que os fios se encaixem perfeitamente dentro do tubo, sem dobras ou dobras. Deixe um comprimento de fio suficiente na extremidade do tubo para conexão.
Etapa 4: aplicar isolamento
Enrole os fios do termopar com o material isolante. O isolamento cerâmico deve ser colocado cuidadosamente ao redor dos fios para fornecer proteção máxima. Certifique-se de que o isolamento cubra todo o comprimento dos fios dentro do tubo protetor.
Etapa 5: Conecte os fios do termopar aos conectores
Use técnicas de crimpagem ou soldagem para conectar os fios do termopar aos conectores à prova d’água. Se estiver soldando, certifique-se de que as juntas estejam limpas e livres de oxidação antes de aplicar a solda. Após a conexão, verifique a continuidade dos fios do termopar utilizando um multímetro.
Etapa 6: selar os conectores
Aplique selante de silicone ao redor dos pontos de conexão e nas bordas dos conectores à prova d’água. Isso criará uma vedação estanque e impedirá a entrada de umidade no sistema do termopar. Certifique-se de alisar o selante e remover quaisquer bolhas de ar.
Etapa 7: teste o termopar
Assim que a montagem estiver concluída, teste o termopar usando um dispositivo de calibração de temperatura. Verifique se o termopar fornece leituras precisas de temperatura dentro da faixa esperada. Se houver algum problema, verifique novamente as conexões e o isolamento.
Aplicações de termopares à prova d'água
Os termopares à prova d'água são usados em uma ampla gama de indústrias e aplicações. Algumas aplicações comuns incluem:
- Indústria de Alimentos e Bebidas: No processamento e armazenamento de alimentos, termopares à prova d'água são usados para monitorar a temperatura de refrigeradores, freezers e equipamentos de cozinha. Isso garante a segurança e a qualidade dos alimentos.
- Indústria química: Em plantas de processamento químico, termopares com designs à prova d'água são necessários para medir a temperatura de líquidos e gases corrosivos. Eles também são usados em tanques de armazenamento externos e tubulações.

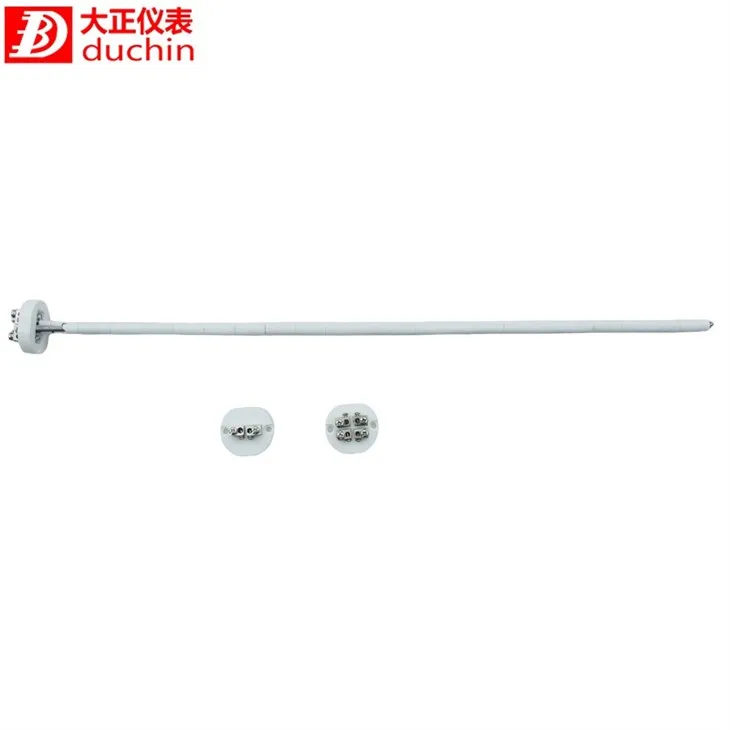

- Operações de Forno:Termopares de Fornocom características à prova d'água são essenciais nas operações de fornos para monitoramento de processos de alta temperatura. O design à prova d'água protege os termopares contra poeira, umidade e mudanças repentinas de temperatura.
Controle de Qualidade e Manutenção
Para garantir o desempenho a longo prazo dos termopares à prova d'água, é importante implementar um plano adequado de controle de qualidade e manutenção.
- Controle de qualidade: Durante o processo de montagem, realize inspeções regulares para garantir que todos os componentes atendam aos padrões exigidos. Verifique a resistência de isolamento, continuidade e precisão dos termopares.
- Manutenção: Limpe periodicamente os termopares para remover qualquer sujeira ou detritos que possam afetar seu desempenho. Verifique o selante e os conectores quanto a sinais de desgaste ou danos e substitua-os se necessário.
Conclusão
A montagem de termopares com design à prova d'água requer planejamento cuidadoso e atenção aos detalhes. Seguindo as etapas descritas neste blog e usando componentes de alta qualidade, você pode criar termopares à prova d'água confiáveis e precisos para diversas aplicações. Como fornecedor líder de termopares montados, temos o compromisso de fornecer aos nossos clientes os melhores produtos e suporte técnico. Se você estiver interessado em adquirir termopares ou tiver alguma dúvida sobre o processo de montagem, não hesite em nos contatar para uma discussão detalhada e negociação de aquisição.
Referências
- "Termopares: Teoria e Prática" por John Doe
- "Medição de temperatura industrial" por Jane Smith
