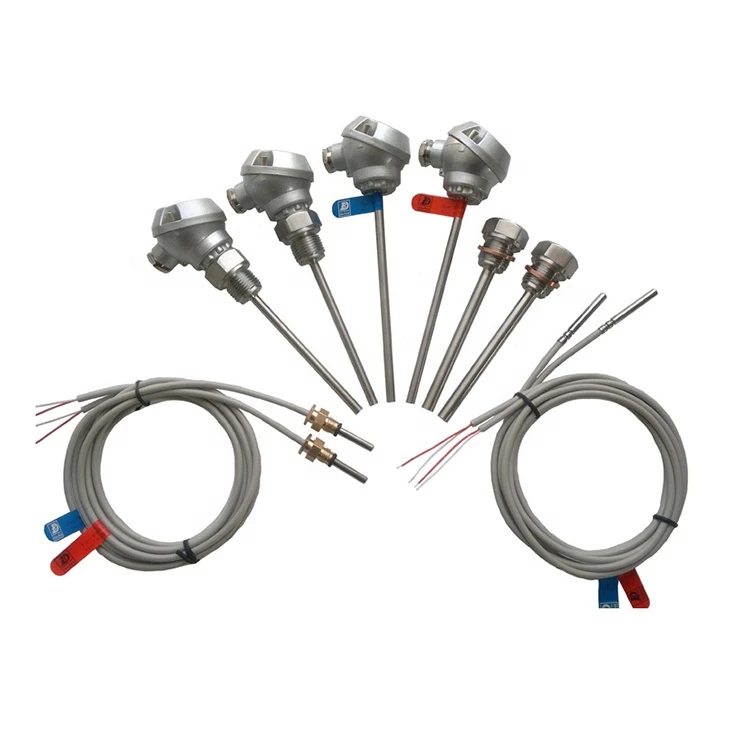

Sensor de temperatura PT1000

Elemento do sensor: PT100, PT500, PT1000
Precisão: Classe A, Classe B
RTD Probe: Ø5, Ø6; SUS304
Cabo de conexão: PVC 85 graus, Pur 105 graus, silicone 150 graus, PTFE 250 graus
Seção transversal do cabo: 0. 22mm², 0. 34mm², 0. 50mm²

Descrição dos produtos

1. Meets os requisitos conforme DIN EN 1434

2. Aprovação para 2014/30/Diretiva de Compatibilidade Eletromagnética da UE

3. Aprovação para ROHS

4.Pairados e calibrados conforme os regulamentos de calibração da China JJG 225-2001

O sensor de temperatura PT1000 é usado para medição de temperatura em sistemas de tubos de circuito fechado e deve ser instalado nos sistemas de tubos DN15, DN20, DN25. As sondas de temperatura estão disponíveis emparelhadas e calibradas.

NOTA: O sistema não precisa mais ser descarregado no momento da troca regular, depois que o período de certificação foi decorrido.

Dados técnicos

Elemento do sensor	PT100, PT500, PT1000
Precisão	Classe A, classe b
Sonda rtd	Ø5, Ø6; SUS304
Cabo de conexão	PVC 85 graus, Pur 105 graus, silicone 150 graus, PTFE 250 graus
	2- fio, 3- fio, 4- WIRE
	Ferrules da extremidade do fio
Seção transversal do cabo	{{0}}. 22mm², 0. 34mm², 0,50mm²
Terminação de cabo	Fios banhados a estanho, tampa do terminal
Conexão do processo	Freta do tubo, cobre m10x1
Comprimento do cabo	1500mm (padrão), conforme a demanda do cliente
Comprimento de ajuste	45 a 85 mm, 27,5 (45) mm ser padrão
Temperatura	0 a 150 graus
Diferença de temperatura	△ tmin menor ou igual a 3 graus
	Menor ou igual a 0. 1 grau dentro de um par
Resistência ao isolamento	Maior ou igual a 100mΩ sob condição normal
Classe de proteção	IP54
Condições ambientais	0 a 70 graus

Sonda de temperatura de platina conforme IEC 751

Calibração	Resistência nominal R0(Ω)	Coeficiente de temperatura de resistência ()	Erro de tolerância à temperatura (grau)
PT10	10	Uma aula 0.003851±0.000006 B classe 0.003851±0.000012	Uma aula ±(0.15+0.2%\|t\|) B classe ±(0.3+0.5%\|t\|)
PT100	100
PT500	500
PT800	800
PT1000	1000

O comprimento do cabo de conexão

Seção transversal do cabo	MAX.cable Comprimento PT100	MAX.cable Comprimento PT500	MAX.cable Comprimento PT1000
0. 22mm²	2500 mm	12500mm	25000mm
0. 34mm²	3500mm	17500mm	35000mm
0. 50mm²	5000mm	25000mm	50000mm
