Ei! Como fornecedor de termopares tipo S, muitas vezes sou questionado sobre como conectar essas pequenas maravilhas a um registrador de dados. Não é tão complicado quanto pode parecer à primeira vista e, neste blog, explicarei todo o processo passo a passo.

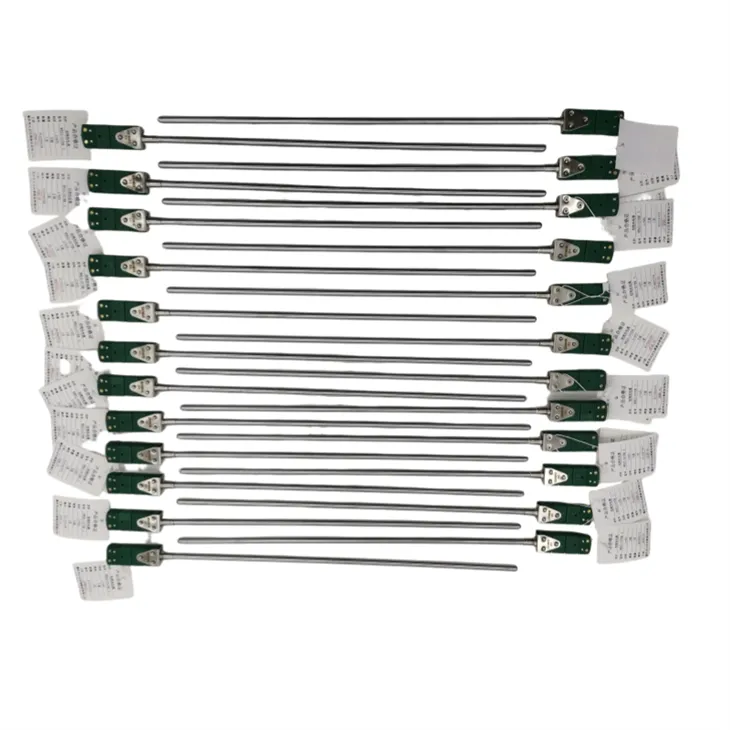

Primeiramente, vamos falar rapidamente sobre o que é um termopar tipo S. É um tipo de sensor de temperatura muito útil em diversas indústrias, especialmente aquelas que precisam medir altas temperaturas com precisão. O termopar tipo S é composto por uma liga de platina-ródio e platina pura, o que lhe confere excelente estabilidade e precisão em uma ampla faixa de temperatura. Se você estiver interessado em aprender mais sobre os diferentes tipos de termopares que oferecemos, confira nossoTermopares revestidos de platina e ródioeTermopar Platina Ródiopáginas.
Agora, vamos entrar no âmago da questão de conectar um termopar tipo S a um registrador de dados. A primeira coisa que você precisa fazer é reunir todas as ferramentas e materiais necessários. Você precisará do seu termopar tipo S, é claro, um registrador de dados compatível com termopares, alguns descascadores de fios e um ferro de solda (se necessário).
Etapa 1: verifique seu registrador de dados
Antes de começar a conectar qualquer coisa, certifique-se de que seu registrador de dados esteja configurado para funcionar com um termopar tipo S. A maioria dos registradores de dados modernos possui uma configuração onde você pode selecionar o tipo de termopar que está usando. Procure uma opção de menu que diga algo como “Tipo de termopar” ou “Tipo de sensor” e escolha “Tipo S”. Se você não tiver certeza de como fazer isso, consulte o manual do usuário do registrador de dados.
Etapa 2: Prepare os fios do termopar
O Termopar Tipo S geralmente vem com dois fios: um feito de liga de platina-ródio e outro de platina pura. Esses fios costumam ser codificados por cores, mas é sempre uma boa ideia verificar novamente. O fio positivo (geralmente o de platina-ródio) é normalmente marcado com um isolamento vermelho ou rosa, enquanto o fio negativo (platina pura) tem um isolamento branco ou prateado.
Use seus descascadores de fio para remover cuidadosamente cerca de 1/4 a 1/2 polegada de isolamento das extremidades de ambos os fios. Tenha cuidado para não cortar ou danificar os fios, pois isso pode afetar a precisão das leituras de temperatura.
Etapa 3: Conecte o termopar ao registrador de dados
Agora é hora de conectar os fios do termopar ao registrador de dados. A maioria dos registradores de dados possui terminais específicos para conexões de termopares. Esses terminais são geralmente rotulados com “+” e “-” para indicar as conexões positivas e negativas.
Combine o fio positivo do termopar com o terminal positivo do registrador de dados e o fio negativo com o terminal negativo. Alguns registradores de dados podem exigir que você solde as conexões, enquanto outros possuem terminais de parafuso ou conectores com mola. Se você estiver soldando, certifique-se de usar uma solda de alta qualidade e um ferro de soldar com a temperatura correta. Aqueça suavemente o terminal e o fio e, em seguida, aplique a solda até que ela flua suavemente ao redor da conexão.
Etapa 4: teste a conexão
Depois de conectar o termopar ao registrador de dados, é uma boa ideia testar a conexão para ter certeza de que tudo está funcionando corretamente. Ligue o registrador de dados e verifique se ele está exibindo uma leitura de temperatura. Caso contrário, verifique novamente suas conexões para garantir que os fios estejam conectados corretamente e que o registrador de dados esteja configurado para o tipo correto de termopar.
Se ainda estiver com problemas para obter uma leitura, tente usar um multímetro para verificar a saída de tensão do termopar. A saída de tensão deve corresponder à temperatura de acordo com a curva de calibração do termopar. Se a tensão for zero ou muito baixa, pode haver um problema com o termopar ou com a conexão.
Etapa 5: monte o termopar
Depois de confirmar que a conexão está funcionando, é hora de montar o termopar no local onde deseja medir a temperatura. Certifique-se de que o termopar esteja em bom contato com a superfície ou meio cuja temperatura você está medindo. Você pode usar uma braçadeira de termopar ou um suporte de montagem para fixar o termopar no lugar.
Se você estiver medindo a temperatura de um líquido ou gás, certifique-se de que o termopar esteja imerso ou inserido profundamente o suficiente para obter uma leitura precisa. Além disso, tome cuidado para não expor o termopar a quaisquer fontes de interferência elétrica, pois isso pode afetar a precisão das leituras.
Etapa 6: configurar o registrador de dados
Depois que o termopar estiver montado e a conexão estiver funcionando, você poderá configurar o registrador de dados para registrar as leituras de temperatura. A maioria dos registradores de dados permite definir o intervalo de amostragem (com que frequência o registrador faz uma leitura), a capacidade de armazenamento e outros parâmetros. Geralmente você pode fazer isso através de uma interface de software em seu computador ou diretamente no próprio registrador de dados.
Defina o intervalo de amostragem com base em suas necessidades específicas. Se estiver monitorando uma temperatura que muda rapidamente, você pode querer definir um intervalo de amostragem mais curto. Se a temperatura mudar mais lentamente, um intervalo de amostragem mais longo pode ser suficiente.
Etapa 7: comece a gravar
Depois de configurar o registrador de dados, você estará pronto para começar a registrar as leituras de temperatura. Pressione o botão “Iniciar” ou “Gravar” no registrador de dados e ele começará a fazer leituras no intervalo especificado. Você pode deixar o registrador de dados em execução pelo tempo que for necessário para coletar os dados.
Depois de coletar dados suficientes, você pode baixá-los para o seu computador para análise. A maioria dos registradores de dados vem com software que permite visualizar, analisar e exportar os dados em vários formatos, como CSV ou Excel.
Dicas e truques
- Use cabos blindados: Se você estiver trabalhando em um ambiente com muito ruído elétrico, considere usar cabos blindados para as conexões do termopar. Isso pode ajudar a reduzir a interferência e melhorar a precisão das leituras.
- Calibre regularmente: Para garantir a precisão das suas medições de temperatura, é uma boa ideia calibrar o termopar e o registrador de dados regularmente. Você pode usar um dispositivo de calibração ou enviar o equipamento para um serviço de calibração profissional.
- Mantenha o termopar limpo: Sujeira, poeira e outros contaminantes podem afetar o desempenho do termopar. Certifique-se de manter o termopar limpo e livre de quaisquer detritos.
Conclusão
Conectar um termopar tipo S a um registrador de dados é um processo relativamente simples, desde que você siga as etapas descritas neste blog. Ao escolher o registrador de dados correto, preparar adequadamente os fios do termopar e garantir que as conexões estejam seguras, você poderá obter leituras precisas de temperatura para suas aplicações.

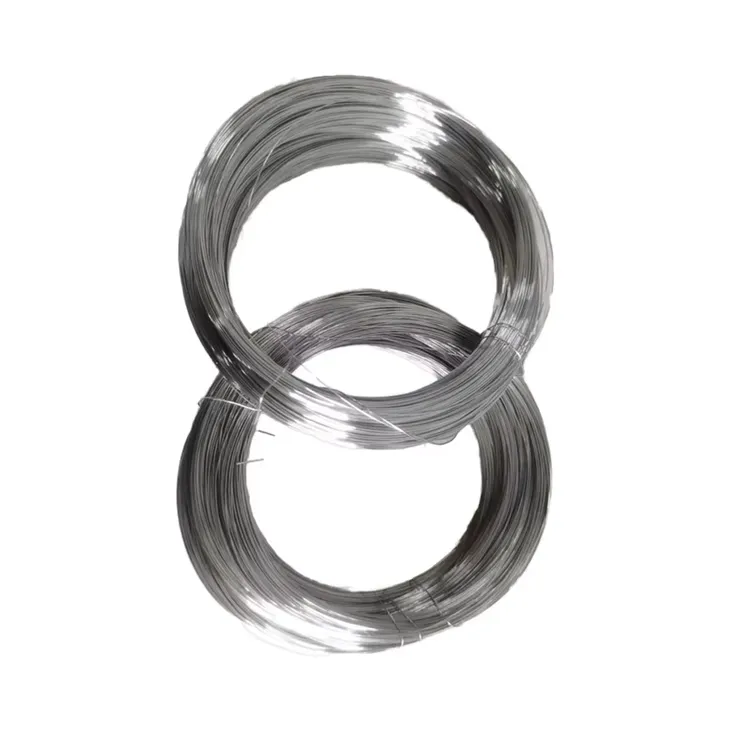

Se você está procurando termopares tipo S de alta qualidade ou outros sensores de temperatura, nós temos o que você precisa. NossoFio desencapado de termopar tipo PTRH de alta pureza S, R, Bé feito com materiais da mais alta qualidade e técnicas de fabricação de precisão para garantir um desempenho confiável.
Se você tiver alguma dúvida ou precisar de mais assistência com suas necessidades de termopar, não hesite em entrar em contato. Estamos aqui para ajudá-lo a encontrar as soluções certas para suas aplicações de medição de temperatura. Quer você seja uma pequena empresa ou uma grande operação industrial, podemos trabalhar com você para atender às suas necessidades específicas.
Referências
- ASTM E230 - Especificação Padrão e Temperatura - Tabelas de Força Eletromotriz (EMF) para Termopares Padronizados
- NIST - Diretrizes de calibração de termopares do Instituto Nacional de Padrões e Tecnologia
